積層磁石

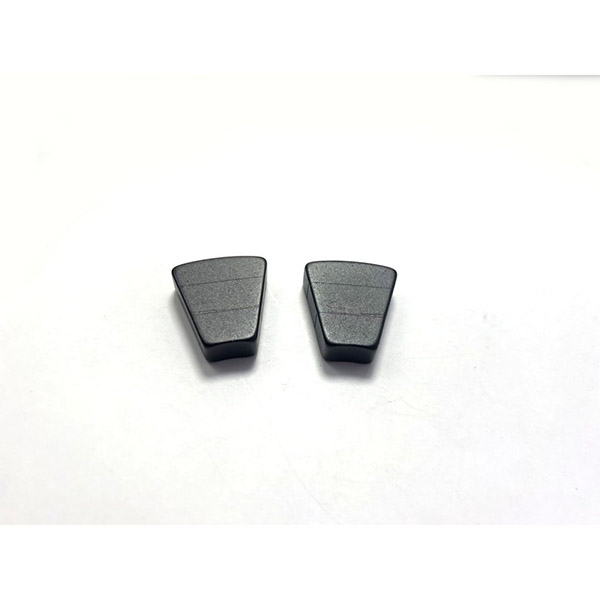

積層磁石、積層アークおよびブロック永久磁石、希土類 NdF および SmCo 積層磁石、セグメンテーション技術積層磁石、積層磁気アセンブリ

積層磁石により、高効率モータの渦電流損失を低減できます。

高効率には最高の材料が必要であり、積層希土類磁石は高効率モーターの渦電流損失を低減することが証明されています。渦電流損失が少ないということは、発熱が少なく、効率が高いことを意味します。

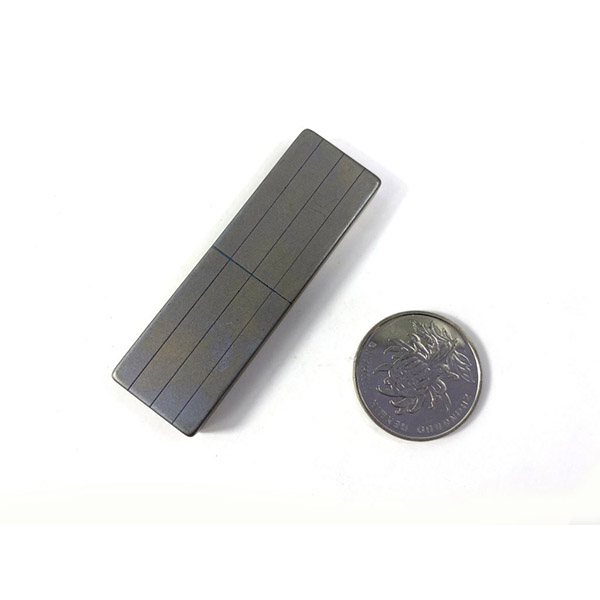

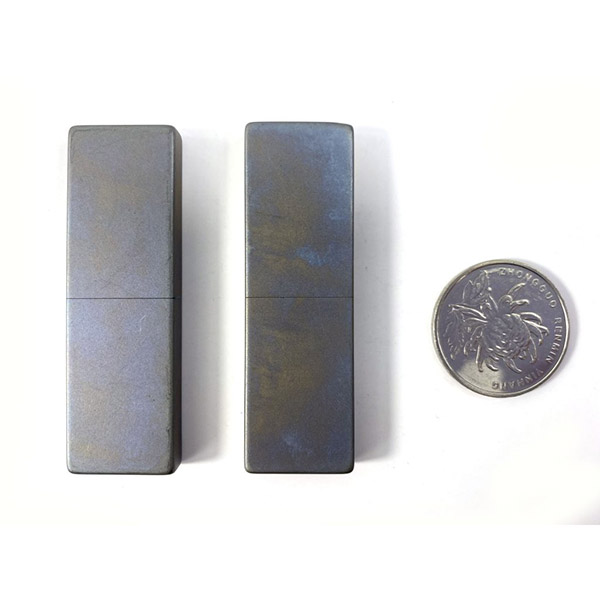

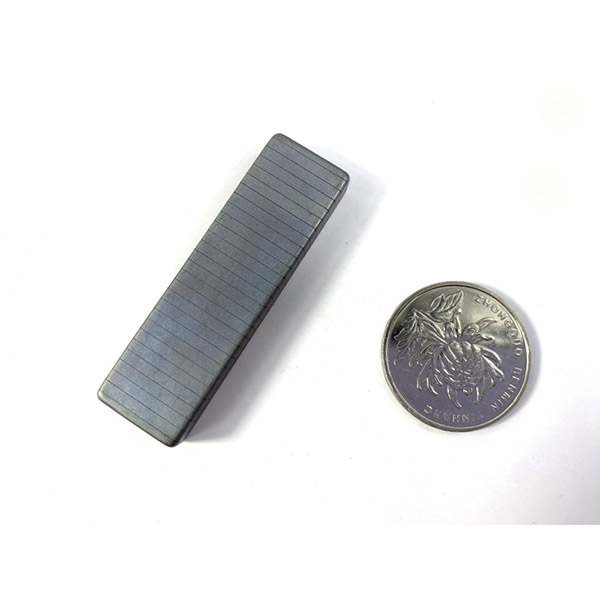

積層磁石とは、磁石全体を小さな磁石に切り分け、専用の接着剤で貼り合わせたものです。これらの小さな磁石は互いに絶縁されており、電磁渦電流を抑えることができます。

永久磁石モータが動作すると、モータは高調波を発生し、磁石は表皮効果を発生し、これらすべてにより多くの渦電流損失が発生します。さらに、永久磁石の温度が上昇すると、不可逆減磁が発生し、モータ動作の安全性と安定性に影響を与えます。したがって、積層磁石の設計により、このリスクを軽減できます。

技術的要件:

1. 絶縁層の厚さは0.04mmです。
2. 常温では、絶縁層の接着強度は50Mpa以上に達することがあります。
3. 最高使用温度は 200 度に達することがあります。
4.全体の幾何公差は0.05m以内です。
5. これらの小さな磁石は互いに絶縁されています。

適用範囲:
現在、航空宇宙、自動車、モータースポーツ、および産業市場は積層型希土類磁石に注目しており、電力と熱の間のトレードオフのバランスをとることに取り組んでいます。


目的：
渦電流損失を低減するには
積層ありと積層なしの渦電流損失の計算を以下に示します。
